Графические элементы

             Элементы дизайна, которые одновременно выполняют функцию защитного признака, ввиду трудновоспроизводимости. Графические элементы являются главным элементом полиграфической защиты ценных бумаг.

          Различают следующие элементы:

  • гильоширный узор - графические рисунки, образованные периодическими линиями, форма которых определяется математическими закономерностями; они могут выполняться в виде позитивных (темные линии на светлом фоне), негативных ( светлые линии на темном фоне) изображений, а также комбинацией таких рисунков

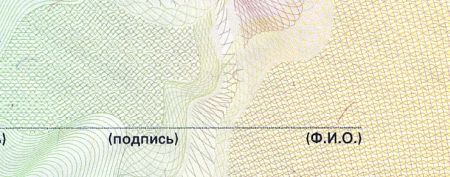

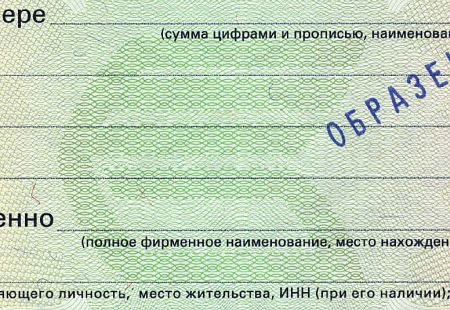

  • фоновые сетки - используются с различным графическим оформлением: от простых, образованных непрерывными линиями, до комбинированных, включающих виньетки, стилизованные фигуры, логотипы эмитента и другие изображения
  • раппортные сетки - состоят из узоров в виде одинаковых повторяющихся элементов орнамента
  • нераппортные сетки - состоят из неповторяющихся по форме и рисунку элементов орнамента
  • стохастика - имеет паутинообразную структуру, часто используется для защиты от ксерокопирования
  • графические «ловушки» - обычно представляют собой гильоширные розетки с очень тонкими линиями, имеющими плотную «упаковку» и растровую разбивку, в качестве графических «ловушек» используется также стохастика, имеющая паутинообразную структуру, точечные растры переменной плотности, а также узор корро

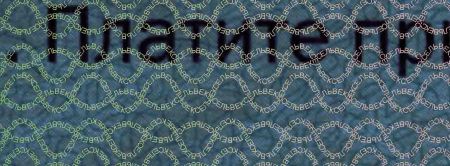

  • микропечать - элемент полиграфической защиты, представляющий собой изображения очень малых размеров (менее 0.3 мм); на ценных бумагах микропечать чаще всего присутствует в виде микротекстов, которые образуют линейные графические элементы или фоновые изображения

    •

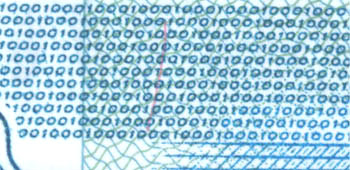

    На 1000 рублевой купюре банка России с помощью лупы на оборотной стороне можноразличить микротекст. В верхней части банкнот находится позитивный микротекст, сформированный повторяющимся числом 1000.

    Микротекст на купюре 1000 рублей



    Способы и приемы печати

                 Данный способ защиты наносится на готовую бумажную основу. Это делает подобный способ защиты более простым для подделки, поэтому на сегодняшний день изобретено множество способов печати, имеющих сложную технологию. Ввиду сложности и секретности технологии подделка специальных способов печати является крайне сложной.

              Различают следующие способы печати::

  • металлографский - печать с глубоких гравированных металлических печатных форм; позволяет получать определяемые на ощупь рельефные изображения, образованные за счет выпуклой деформации бумаги и относительно толстого слоя краски; при небольшом увеличении по краям штрихов иногда видно растекание краски между бумажными волокнами
  • орловский- многокрасочная однопрогонная печать, оттиски которой характеризуются точным совмещением красок разных цветов в неразрывных линиях
  • офсетный - косвенная печать, в которой краска с печатной формы передается на запечатываемый материал через промежуточный вал с эластичным покрытием; при небольшом увеличении хорошо видно, что краска в оттисках распределена равномерно и через нее просматриваются бумажные волокна
  • высокий - печать с высоких печатных форм; при увеличении видно, что края изображений четкие, ровные, имеют небольшой наплыв краски; в местах нанесения печатных элементов деформация бумаги просматривается и с оборотной стороны; используется, как правило, при нанесении номера на ценную бумагу
  • ирисовый раскат - прием многокрасочной печати, при котором получают плавные переходы одного цвета в другой без разрыва линий элементов изображений
  • трафаретный - пспособ печати, основанный на продавливании краски через печатающие элементы формы; обладает эффектом рельефности изображений за счет значительной толщины красочного слоя (до 100 мкм)
  • две нераппортные (неравномерные) сетки с ирисовыми раскатами - позволяет получать ирисовый раскат-плавный переход из одного цвета в другой
  • раскопировка - позволяет получать изображения посредством утолщения линии (прорисовка изображения на тангирных сетках)
  • «биинтаглио» - оттиски, получаемые этим способом, во многом схожи с металлографскими оттисками, рельефные на ощупь
  • нетрадиционный способ печати - позволяет получать двухкрасочные орнаменты с четким позиционированием разноокрашенных элементов

    •

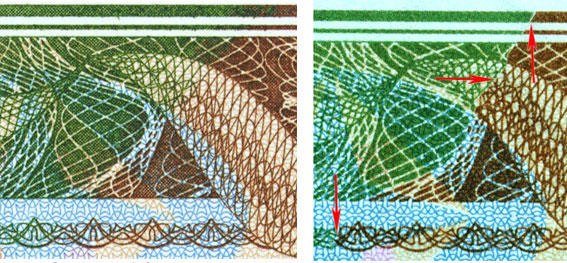

    При дефекте рамки при воспроизведении металлографской печати результат будет заметно отличаться от оригинала.

    Подлинная и фальшивая металлография
